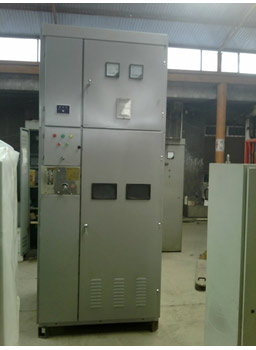

一、應用范圍:
三相50HZ,額定電壓0.4KV、3KV、6KV、10KV,額定功率100-30000KW各類負載的鼠籠型 異步(同步)電動機。
二、工作原理:
通過閉環控制系統,調整磁通量的大小,平滑改變磁控電抗器的感抗,使感抗在預定的時間內由大到小自動無級減小,實現電動機軟起動。
組成:該產品裝置由兩部分部分組成:A、磁控電抗器; B、二次控制回路。
工作過程如下:在電動機起動前,通過人機界面設置起動參數,把期望的起動電流寫進磁控控制器。電動機起動時,通過控制調整磁通量的大小,平滑改變磁控電抗器的感抗,使感抗在預定的時間內由大到小自動無級減小,實現電動機軟起動。 三、 性能特點 1、通過直流勵磁原理改變鐵心的磁導率,平滑調節電抗器的輸出,使感抗在預定的時間內由大到小自動無級減小,實現電動機軟起動。 2、采用國內領先的計算機仿真技術,使整個起動過程可預測、可控制、可調整; 3、可選擇三種起動電流曲線:恒流、斜坡、突跳以滿足不同工況的要求; 4、友好的人機界面,起動參數的設定、調整靈活、方便查詢歷史曲線; 5、起動電流可在1.5Ie—3.5Ie任意選擇(視負載不同),起動時可確保電網壓降最小,無二次浪涌電流沖擊; 6、起動時電機均勻加速,無機械沖擊; 7、重復使用性好,起動性能不受環境溫度影響; 8、免維護,壽命長;
四、主要技術參數:
1、 額定電壓(有效值)6~10 kV 2、 最高電壓(有效值) 6.9~ 11.5 kV 3 、一分鐘工頻耐受電壓(有效值)20/23 28/32 kV 相對地 15/18 kV同相間 4 、起動電流倍數(Iq/Ie) 1.5~3.5 A現場可調 5、 起動時間5~120 S現場可調 6 、連續起動次數 次 2~3 7、 防護等級 IP 20 30
五、環境條件: 1、溫度:-30℃—+40℃; 2、空氣相對濕度不超過90%; 3、海拔高度不超過1000m,超過時應提供海拔高度; 4、安裝地點無腐蝕金屬或破壞絕緣的氣體。
|
