直流屏技術指標:

1) 交流測量精度：220V及380V±15% 范圍內 ≤ 1.0 %

2) 直流測量精度：控母電壓： 110V~240V范圍內 ≤ 0 .5%

　　合母電壓： 286V~198V范圍內 ≤ 0.5%

　　充電電壓： 286V~198V范圍為 ≤ 0.5%

　　電池電壓： 12.5V±10%范圍為 ≤ 0.5%

　　控母、充電電流: 10%Ie~100%Ie范圍內 ≤ 0.5%

3) 充電控制參數：調壓口輸出電壓(DC)：0 ~ 8.0V受控 (100mA)

4) 溫度檢測：1路電池室溫度 -40℃~125℃

　　109路電池溫度巡檢 -55℃~125℃

5) 電池在線檢測： 256路

6) 絕緣在線檢測： 8~64路,可定制

7) 支路開關狀態檢測： 8~64路

8) 硅鏈控制： 5級

9) 故障記錄： 64條

10）繼電器觸點：220V / 2A

直流屏工作條件：

1) 工作電源： AC320V~420V

　　試機電源： AC320V~420V 50Hz±10%

2) 工作環境溫度 ： 0℃ ~ 45℃

3) 空氣相對濕度 ： ≤ 85RH

4) 運行場所： 無強烈振動和沖動、無嚴重塵埃、無腐蝕性氣體、無導電性和爆炸性介質、通風良好。

5) 部適用范圍：DC110V系統，DC220V系統均能滿足使用。

　　說明：本說明書的參數設置均以220V系統為例，110V系統參數作相應調整

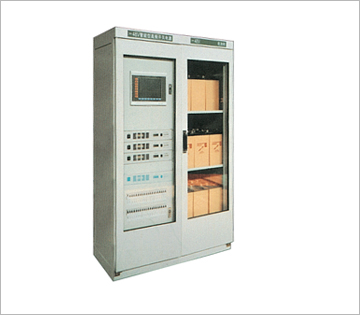

　　系統配置直流電源系統由多功能監控模塊，高頻開關充電模塊，電池模塊、直流饋出等幾部分組成。

　　直流系統監控模塊直流屏多功能集中監控模塊是自行開發，全數字化控制、保護、管理、測量的新型直流監控裝置。裝置硬件高度集成化，采用單板結構（All in one），內含絕緣監察、電池檢測、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔符合用戶使用習慣。
