一、概述

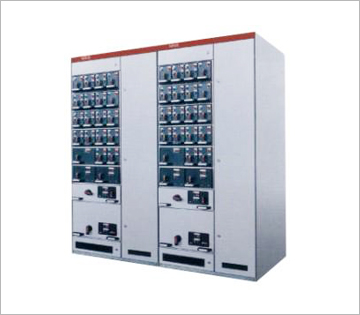

SMNS低壓抽出式開關柜采用德國技術、引進國內后經多年使用，證明其與傳統產品相比具有更大的優越性：
1、結構設計緊湊，單柜抽屜式基本模數饋出單元為九回，每個基本單元還可再分為二回、四回饋出回路（單柜可達36個抽屜回路），并可任意組合配置；
2、抽屜式與固定是自由組合，按用戶不同需求加以選擇；
3、全系列標準化，工程設計人員方案選型方便，工廠化生產組裝有質量保證；
4、安全可靠，大量采用高強度阻燃型工程塑料組件，周密設計了防止故障電弧的發生與漫延的裝置，操作人員人身安全有保障；
5、柜體能背靠背排列，實現雙面操作設計方案，節省設備占地面積；
6、技術含量高，工藝日臻成熟，可取代進口同類產品，性能價格比突出。
二、基本參數
1、電氣性能
額定絕緣電壓：660V
額定工作電壓：380V、660V
主母線最大工作電流：5500A(IP00)
4700A(IP30)
主母線短時（1S）耐受電流：100KA（有效值）
主母線短時峰值電流250KA（最大值）
配電母線(垂直母線)最大工作電流：1000A
2、配電母線（垂直母線）短時峰值電流
標準型 90KA（最大值）
加強型 130KA（最大值）
3、防護等級
符合IE529、DIN40050標準
IP30對大于Φ2.5mm固體防護
IP40對大于Φ1.0mm固體防護
IP54塵埃和任意方向噴濺作防護（定購IP54防護等級時應與制造廠協商）
三、使用環境
1、周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃；
2、空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低濕度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會(huì )偶然地產生適度的凝露；
3、海拔高度不超過2000m;
4、本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常的工作；
注：1、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決；
2、當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
|
