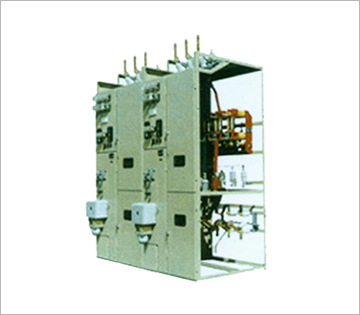

GG-1AF(Z)型高壓開關柜
一.產品概述 GG-1A F(Z)型開關柜是一種防護型固定式金屬封閉高壓開關設備,廣泛地運用于高壓電動機的起動、投切運行等場合,可頻繁操作,無爆炸、火災等危險。 GG-1A F(Z)型系列開關柜防誤程序鎖功能齊全,性能可靠。真空斷路器的真空絕緣度高,滅弧性強,使用壽命長,維護方便。 二.工作條件
1. 環境溫度上限40℃,下限-10℃,高寒地區-25℃;
2. 相對濕度:日平均值≤95%;月平均值≤90%;
3. 使用環境:沒有火災、爆炸危險,沒有嚴重污穢、化學腐蝕及劇烈震動等場所;
4. 安裝地點垂直傾斜度不超過5°。
三.結構說明 開關柜框架由角鋼焊接而成,面板及隔板均為薄鋼板。一次器件和二次器件相互隔離各成系統。正面有門、操作面板和防誤機構,側面有防護板相隔。開關柜正面右上方是斷路器室門,右下方是電纜室門。中間隔板將開關柜內部分為上下兩部分。上部分有斷路器分開。真空斷路器、隔離開關操作機構等在斷路器室內,電流互感器在中間隔板上;零序互感器等安裝在電纜室內,斷路器操作機構安裝在柜體正面左下方。二次儀表及器件安裝在儀表盤上和繼電器室內。 上隔離開關關合與上下門的開閉受控于程序鎖,當隔離開關關合時,上下門打不開;當上下門打開時,隔離開關合不上。 四.維護檢修
1. 應保持配電間及柜體的干燥,清潔無雜物;
2. 真空斷路器每操作1000次或隔六個月必須檢查一次,觀察超行程量,出現問題及時調整;
3. 操作機構等器件活動部位應有干凈的潤滑油;
4. 斷路器如短路跳閘必須對主觸頭進行性能檢查檢測后方可投入使用;
5. 開關柜運行參數不得超過銘牌指定值;
6. 正常情況下真空斷路器開合時發出藍色光或白色光,如發出黃色光表明真空稍有泄漏,如發出紅色光表時真空泄漏嚴重禁止使用。
7.
五.技術數據
1、主要技術數據
名稱 |
單位 |
數據 |
備注 |
額定工作電壓 |
KV |
3,6,10 |
|
額定工作電流 |
A |
400,630,1000, 1250,1600 |
|
最高工作電壓 |
KV |
11.5 |
|
額定開斷電流 |
KA |
20,25,31.5 |
|
額定關合電流(峰值) |
KA |
40,80 |
|
額定動穩定電流(峰值) |
KA |
40,80 |
|
熱穩定時間 |
S |
4 |
|
操作方式 |
V |
CD:直流電磁220V;CT:交流彈簧220V |
|
外形尺寸 |
mm |
3170×1220×1240 |
高×寬×深 |
安裝尺寸 |
mm |
1060×1060 |
4-φ13 |
重量 |
Kg |
1300 |
|
2、斷路器調整參數
名稱 |
單位 |
數據 |
額定開距 |
mm |
12+1-1 |
觸頭超行程 |
mm |
3+10 |
平均合閘速度 |
m/s |
0.4-0.6 |
平均分閘速度 |
m/s |
0.9-1.2 |
最小觸頭工作壓力 |
N |
2000+200-200 |
允許合閘觸頭彈跳時間 |
ms |
≤5 |
三極不同期性 |
ms |
≤1 |
3、操動機構技術數據
機構型號 |
CD10I |
CD10II |
CT |
工作電壓(V) |
DC220 |
DC220 |
AC220 |
工作電流 |
合閘 |
98 |
120 |
<5 |
分閘 |
2.5 |
2.5 |
<1.5 |
六.訂貨須知
訂貨時用戶須提供下列資料:
- 主接線方案編號;
- 二次回路接線原理圖,端子排列圖,如端子無排列圖時,按制造廠規定;
開關柜內的電器元件的型號、規格、數量。
|
