概述

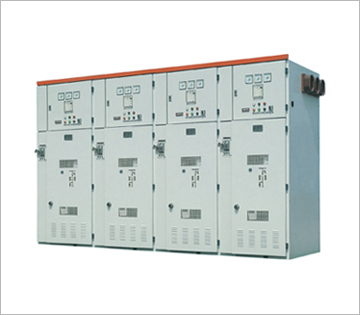

XGN金屬封閉式固定開關設備是我公司引進國外先進技術并按照國內農電及城網改選之要求而自行設計、研制成功的新一代高壓電器產品。經嚴格的型式試驗和長期試運行考核，各項技術性能指標全達到IEC298和GB3906標準。此單元柜其操作方式分為手動、電動兩種。柜體采用進口敷鋁板經數控機床加工后鉚接而成，防護等級達到IP3X，并具有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等極其顯著的特點。
用途
XGN金屬封閉式固定開關設備適用于額定電壓10kV，額定頻率50Hz，系統短路電流20KA及以下三相交流配電系統，作為負荷電流的合、分、短路電流的關合和開斷及配電變壓器的保護之用�？蓸嫵森h(huán)網供電單元，終端供電。還可以按變配電站主接線要求進行任意組合。是目前中小型工廠、配電所、住宅小區、高層建筑、學校配電建設的理想產品。
使用環境條件
A、 海拔不超過1000m
B、 周?chē)諝鉁囟龋荷舷?40℃
下限：-25℃
C、 相對濕度；日平均值不大于95%
月平均值不大于90%
D、 周?chē)諝獠皇芨g性氣體或可燃性氣體、水蒸氣等明顯污染
E、 無經常性的劇烈振動。
技術特性
|
名 稱 |
單 位 |
參 數 |
|
額定電壓 |
KV |
10 |
|
最高工作電壓 |
KV |
12 |
|
額定頻率 |
Hz |
50/60 |
|
主母線額定電流 |
A |
630 |
|
主回路、接地回路額定短時耐受電流 |
KA/S |
20/3 |
|
主回路、接地回路額定峰值耐受電流 |
KA |
50 |
|
主回路、接地回路額定短路關合電流 |
KA |
50 |
|
負荷開關額定電流開斷次數 |
次 |
100 |
|
額定轉移電流 |
A |
1700 |
|
熔斷器最大額定電流 |
A |
160 |
|
熔斷器開斷電流 |
KA |
31.5-50 |
|
負荷關機械壽命 |
次 |
5000 |
|
接地開關機械壽命 |
次 |
1000 |
|
1min工頻耐壓（有效值）
相間、對地/隔離斷口 |
KV |
42/48 |
|
雷電沖擊耐受電壓（峰值）
相間、對地/隔離斷口 |
KV |
75/85 |
|
二次回路1min工頻耐壓 |
KV |
2 |
|
防護等級 |
IP3X |
|
